開關電源變壓器是加入了開關管的開關電源的變壓器，在電路中除了一般變壓器的電壓改換功能，還兼具絕緣隔離與功率傳送功能一般用在開關電源等涉及高頻電路的場合。
開關電源的變壓器效果與分類
開關電源的變壓器和開關管一起構成一個自激(或他激)式的間歇振蕩器,從而把輸入直流電壓調制成一個高頻脈沖電壓。起到能量傳遞和轉換效果.在反激式電路中, 當開關管導通時,變壓器把電能轉換成磁場能儲存起來,當開關管截止時則釋放出來。在正激式電路中,當開關管導通時,輸入電壓直接向負載供給并把能量?jì)Υ嬖趦δ茈姼兄?。當開關管截止時,再由儲能電感進行續流向負載傳遞。分類開關電源的變壓器分單激式開關電源變壓器和雙激式開關電源變壓器，兩種開關電源變壓器的作業原理和結構并不是相同的。單激式開關電源的變壓器的輸入電壓是單極性脈沖，而其還分正反激電壓輸出；而雙激式開關電源變壓器的輸入電壓是雙極性脈沖，一般是雙極性脈沖電壓輸出。 開關電源的變壓器特性參數
電壓比:指變壓器的初級電壓與次級電壓的比值. 直流電阻:即銅阻. 效率:即輸出功率/輸入功率*100[%] 絕緣電阻:變壓器各繞組之間及對鐵心之間的絕緣才能. 抗電強度:變壓器在1秒或1分鐘之內能接受規則電壓的程度.
開關電源的變壓器原理

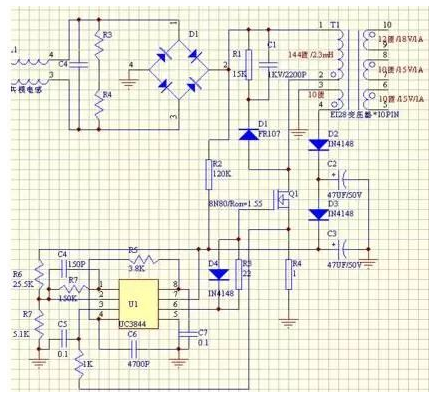

關于開關電源變壓器的作業原理與一般變壓器的作業原理是不同的。一般變壓器輸入的交流電壓或電流的正、負半周波形都是對稱的，而且輸入電壓和電流波形一般都是接連的，在一個周期之內，輸入電壓和電流的平均值等于0，這是一般變壓器作業原理的基本特點;而開關變壓器一般都是作業于開關狀況，其輸入電壓或電流一般都不是接連的，而是斷續的，輸入電壓或電流在個周期之內的平均值大多數都不等于0，因而，開關變壓器也稱為脈沖變壓器，這是開關變壓器與一般變壓器在作業原理方面的最大差異。 經過PWM（脈沖寬度調制）操控開關管，將整流后的直流電壓進行高頻開關導通，使得高頻電流流入開關電源的高頻變壓器原邊，從而是變壓器副邊發生感應電流，經過整流后就可以得出需求的電壓或多路電壓。
