開關電源基礎知識：開關電源工作原理及各功用電路圖分析
開關電源產品廣泛應用于工業自動化操控軍工設備、科研設備、LED照明、工控設備、通訊設備、電力設備、儀器儀表、醫療設備、半導體制冷制熱、空氣凈化器，電子冰箱，液晶顯示器，LED燈具，通訊設備，視聽產品，安防監控，LED燈帶，電腦機箱，數碼產品和儀器類等領域。
開關電源的電路組成：開關電源的主要電路是由輸入電磁攪擾濾波器（EMI）、整流濾波電路、功率變換電路、PWM操控器電路、輸出整流濾波電路組成。輔助電路有輸入過欠壓維護電路、輸出過欠壓維護電路、輸出過流維護電路、輸出短路維護電路等。

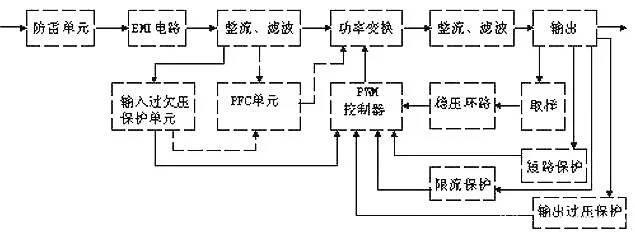

開關電源的電路組成方框圖如下：
② 輸入濾波電路：C1、L1、C2、C3組成的雙π型濾波網絡(luò )主要是對輸入電源的電磁噪聲及雜波信號進行按捺，避免對電源攪擾，同時也避免電源自身發生的高頻雜波對電網攪擾。當電源開啟瞬間，要對C5充電，因為瞬間電流大，加RT1（熱敏電阻）就能有效的避免浪涌電流。因瞬時能量全耗費在RT1電阻上，必定時刻后溫度升高后RT1阻值減?。≧T1是負溫系數元件），這時它耗費的能量非常小，后級電路可正常作業。
③ 整流濾波電路：溝通電壓經BRG1整流后，經C5濾波后得到較為純潔的直流電壓。若C5容量變小，輸出的溝通紋波將增大。

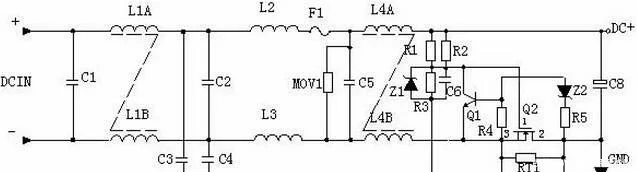

2、 DC輸入濾波電路原理：
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7組成抗浪涌電路。在起機的瞬間，由于C6的存在Q2不導通，電流經RT1構成回路。當C6上的電壓充至Z1的穩壓值時Q2導通。假如C8漏電或后級電路短路現象，在起機的瞬間電流在RT1上產生的壓降增大，Q1導通使Q2沒有柵極電壓不導通，RT1將會(huì )在很短的時間焚毀，以保護后級電路。
1、MOS管的作業原理：目前使用最廣泛的絕緣柵場效應管是MOSFET（MOS管），是使用半導體外表的電聲效應進行作業的。也稱為外表場效應器件。由于它的柵極處于不導電狀況，所以輸入電阻能夠大大提高，最高可達105歐姆，MOS管是使用柵源電壓的巨細，來改變半導體外表感生電荷的多少，從而控制漏極電流的巨細。
