TDA16846開關電源在許多廠家運用,但是在AT2516UG機型運用中,電源作業時發生的噪聲大,人耳能聽到顯著的“哧、哧”聲。
原理簡述
TDA164846是近幾年推出的開關電源操控電路,它是一塊以開關形式操控的功率源,內部設有振動器,并由一系列比較器、擴大器、緩沖器和R-S觸發器等組成。它既能夠作業于固定作業頻率(最低20KHZ)辦法。也能夠作業于自由調整辦法或同步辦法。對開關穩壓電源輸出電壓的穩壓調整可采用內部的差錯擴大(EA)與操控電壓(BCV)進行操控,也能夠通過外部的取樣差錯比較光電耦合器進行穩壓操控,并采用開關頻率隨負載改變而連續進行調整辦法來取得輕負載時的低功耗,以小電流、低電壓發動辦法來減輕對功率開關管的沖擊,因而輸出端可接功率場效應管,也能夠接雙級功率晶體管,該集成電路維護功用完善,除具有初次級電壓的過壓維護和欠壓維護及功率開關管過流維護外,還設有毛病檢測用的兩個備用維護端口,因而內部電路穩壓牢靠外部電路簡潔元件少,全體功能優異。
采用了此電源的AT2516UG機型,在電源作業時,開關變壓器T803(14):-(16)繞組輸出的脈.沖至D832、c832、C838A、C838整流濾波,發生11v(sv.8V)直流電壓,經R838送到光電耦合器IC802(1)腳;另外由R839、IC803、VR821組成差錯取樣擴大電路,對輸出電壓進行調整;當B+、11V電壓升高時，IC803(1)腳電位升高,光電耦IC802發光二極管強度增大,IC802內光敏三極管從IC802(4)腳輸出電流增大;經差錯擴大后操控內部脈寬調制器,使IC801(5)腳輸出激勵脈沖變窄,Q801導通時間縮短,T803(6)-(9)振動電壓改變,然后達到穩壓意圖;當調整VR821時,B+電壓改變,IC803處于安穩作業狀況,其輸出特性為本身固有特性,當IC803輸出特性改變時,此改變反應到IC802、T803初級,使得開關變壓器T803(12)腳交流波形會(huì )發生大的改變。
鑒于上述作業原理,對毛病現象及原因分析:我廠出產的AT2516UG機器,在電源作業時,開關變壓器有顯著的“哧、哧”聲,依據以往經歷判斷此響聲為開關變壓器作業時發生的噪聲。由此,對開關變壓器次級(12)B＋腳進行波形測驗,詳細測驗如下:

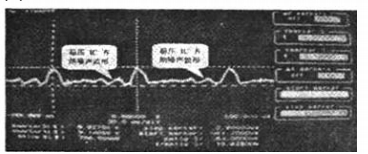

從以上測驗的兩種波形中能夠看出,開關變壓器波形中有脈沖攪擾信號,在不定周期的呈現,并經反復測驗,此脈沖呈現的周期規模為130uS一70uS;發生的頻率f=1/T=1/130uS—70uSe7KHz--14KHz;此噪聲頻率為高頻聲音,因而整機作業時,人能夠聽到顯著的“哧、哧"聲,影響整機作業狀況;進一步分析發生的原因,憑經歷分析判斷，測驗光電耦IC8022——TL431穩壓IC負極波形如下:

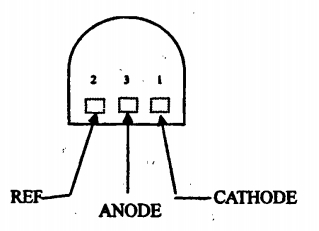

由上圖能夠看出,此可調穩壓IC在電路作業時,其自身會(huì )發生一種不規則的周期性噪聲,這種不規則噪聲稱為齊納噪聲,盡管齊納噪聲的電平不高,但它反應于開關變壓器時會(huì )使次級輸出波形發生改變,有脈沖信號呈現(見開關變壓器測驗B＋波形1一2),還影響著穩壓IC輸出特性。因而要想處理此噪聲,有必要從穩壓IC下手.因為TL431可調穩壓IC與穩壓二極管的運用十分相似,穩壓二極管并聯電容能夠吸收噪聲;因而,依據二極管輸出特性,在穩壓ICTL431①與②腳之間并聯0.47UF/63V電容;
1、能夠吸收穩壓IC的齊納噪聲，然后改進TL431穩壓C的輸出特性;2、吸收電源的波紋,使TL431的輸出電壓愈加平穩:3、因為電容的充電效果,在接通電源瞬間,會(huì )使TL431輸出電壓的建立時間添加,使輸出電壓緩慢上升。
通過在TL431并聯0.47/63V電容后,再次測驗TL431穩壓TC負極波形,不規則噪聲頻率消失(如圖穩壓ICla);測驗開關變壓器次級B＋波形(如圖開關變壓器次級B＋波形1a、1b),波形中130uS-70uS周期脈沖攪擾信號消失;此時再也聽不到變壓器“哧哧”響聲。詳細測驗經上述更改后整機哧、哧聲消失,并且對正常作業無任何影響。使電源作業更安穩。
總結
1.用這種辦法的優點:在接通電源瞬間穩壓二極管的輸出電壓不會(huì )呈現過沖現象,同時也起到了必定的開機延時效果,改進了過渡特性,消除了齊納噪聲,使作業狀況更安穩。
2.運用TL431并聯電容消除噪聲的辦法,在響聲大的其他開關電源進行驗證,噪聲消失;證明此辦法是可取的、有用的。
3.后續批次悉數進行了此更改,無異?，F象;使得整機電源作業更安穩。
因為TDA16846開關電源;TL431可調穩壓IC在許多機型運用,本文介紹的原理及實例僅供今后處理類似問題參考。
