穩壓電源(stabilized voltage supply)是能為負載供應穩定的溝通電或直流電的電子裝置，包含溝通穩壓電源和直流穩壓電源兩大類。當電網電壓或負載出現瞬間動搖時，穩壓電源會(huì )以10-30ms的響應速度對電壓幅值進行補償，使其穩定在±2%以?xún)取?/span>
知道了什么是穩壓電源，接下來了解一下什么是線性穩壓電源和開關電源，線性穩壓電源和開關電源有什么區別呢？
線性穩壓電源和開關穩壓電源對比分析
依據調整管的作業情況，咱們常把穩壓電源分紅兩類：線性穩壓電源和開關穩壓電源。線性穩壓電源，是指調整管作業在線性情況下的穩壓電源。而在開關電源中則不相同，開關管(在開關電源中，咱們一般把調整管叫做開關管)是作業在開、關兩種情況下的：開、電阻很??；關、電阻很大。

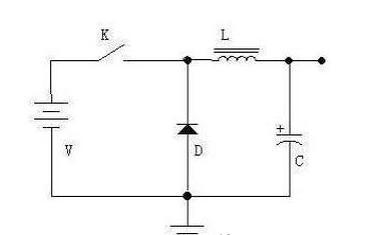

開關電源是一種比較新型的電源。它具有功率高，重量輕，可升、降壓，輸出功率大等利益。但是由于電路作業在開關情況，所以噪聲比較大。通過下圖，我們來簡略的說說降壓型開關電源的作業原理。如圖所示，電路由開關K(實踐電路中為三極管或許場效應管)，續流二極管D，儲能電感L，濾波電容C等構成。當開關閉合時，電源通過開關K、電感L給負載供電，并將部分電能儲存在電感L以及電容C中。由于電感L的自感，在開關接通后，電流增大得比較緩慢，即輸出不能馬上達到電源電壓值。必定時間后，開關斷開，由于電感L的自感作用(能夠比較形象的認為電感中的電流有慣性作用)，將堅持電路中的電流不變，即從左往右繼續流。這電流流過負載，從地線回來，流到續流二極管D的正極，通過二極管D，回來電感L的左端，從而形成了一個回路。通過控制開關閉合跟斷開的時間(即PWM——脈沖寬度調制)，就能夠控制輸出電壓。假設通過檢測輸出電壓來控制開、關的時間，以堅持輸出電壓不變，這就完成了穩壓的目的。在開關閉合期間，電感存儲能量；在開關斷開期間，電感開釋能量，所以電感L叫做儲能電感。二極管D在開關斷開期間，擔任給電感L供給電流通路，所以二極管D叫做續流二極管。
在實踐的開關電源中，開關K由三極管或場效應管代替。當開關斷開時，電流很??；當開關閉合時，電壓很小，所以發熱功率U&TImes；I就會(huì )很小。這就是開關電源功率高的原因。
看過完兩個關于電源的FAQ后，我們可能對電源的功率核算還不了解。在后面的FAQ中，我們將專門給我們介紹。
常見的用于開關電源的芯片有：TL494，LM2575，LM2673，34063，51414等等。
依據調整管的作業情況，我們常把穩壓電源分紅兩類：線性穩壓電源和開關穩壓電源。此外，還有一種運用穩壓管的小電源。
這兒說的線性穩壓電源，是指調整管作業在線性情況下的直流穩壓電源。調整管作業在線性情況下，可這么來了解：RW(見下面的分析)是連續可變的，亦就是線性的。而在開關電源中則不相同，開關管(在開關電源中，我們一般把調整管叫做開關管)是作業在開、關兩種情況下的：開——電阻很??；關——電阻很大。作業在開關情況下的管子明顯不是線性情況。
線性穩壓電源是比較早運用的一類直流穩壓電源。線性穩壓直流電源的特點是：輸出電壓比輸入電壓低；反響速度快，輸出紋波較??；作業產生的噪聲低；功率較低(現在經?？吹?/span>LDO就是為了處理功率問題而出現的)；發熱量大(尤其是大功率電源)，間接地給系統添加熱噪聲。作業原理：我們先用下圖來說明線性穩壓電源調度電壓的原理。如下圖所示，可變電阻RW跟負載電阻RL組成一個分壓電路，輸出電壓為：Uo=Ui&TImes；RL/(RW+RL)，因而通過調度RW的大小，即可改變輸出電壓的大小。請留心，在這個式子里，假設我們只看可調電阻RW的值變化，Uo的輸出并不是線性的，但假設把RW和RL一起看，則是線性的。還要留心，我們這個圖并沒有將RW的引出端畫成連到左面，而畫在右邊。雖然這從公式上看并沒有什么區別，但畫在右邊，卻正好反映了“采樣”和“反響”的概念----實踐中的電源，絕大部分都是作業在采樣和反響的模式下的，運用前饋辦法很少，或就是用了，也僅僅輔佐辦法罷了。
讓我們繼續：假設我們用一個三極管或許場效應管，來代替圖中的可變阻器，并通過檢測輸出電壓的大小，來控制這個“變阻器”阻值的大小，使輸出電壓堅持安穩，這樣我們就完成了穩壓的目的。這個三極管或許場效應管是用來調整電壓輸出大小的，所以叫做調整管。
像圖1所示的那樣，由于調整管串聯在電源跟負載之間，所以叫做串聯型穩壓電源。相應的，還有并聯型穩壓電源，就是將調整管跟負載并聯來調度輸出電壓，典型的基準穩壓器TL431就是一種并聯型穩壓器。所謂并聯的意思，就是象圖2中的穩壓管那樣，通過分流來保證衰減放大管射極電壓的“安穩”，或許這個圖并不能讓你一會(huì )兒看出它是“并聯”的，但仔細一看，的確如此。不過，我們在此還要留心一下：此處的穩壓管，是利用它的非線性區作業的，因而，假設認為它是一個電源，它也是一個非線性電源。為了便于我們了解，回頭我們找一個理適宜的圖來看，直到能夠簡明地看懂停止。
由于調整管相當于一個電阻，電流流過電阻時會(huì )發熱，所以作業在線性情況下的調整管，一般會(huì )產生很多的熱，導致功率不高。這是線性穩壓電源的一個最主要的一個缺陷。想要更具體的了解線性穩壓電源，請參看模仿電子線路教科書。這兒我們主要是幫忙我們理清這些概念以及它們之間的關系。
圖1
一般來說，線性穩壓電源由調整管、參考電壓、取樣電路、差錯擴大電路等幾個基本部分組成。另外還或許包含一些例如維護電路，發動電路等部分。下圖是一個比較簡單的線性穩壓電源原理圖(示意圖，省略了濾波電容等元件)，取樣電阻經過取樣輸出電壓，并與參考電壓比較，比較成果由差錯擴大電路擴大后，控制調整管的導通程度，使輸出電壓保持穩定。
圖2
常用的線性串聯型穩壓電源芯片有：78XX系列(正電壓型)，79XX系列(負電壓型)(實際產品中，XX用數字表明，XX是多少，輸出電壓便是多少。例如7805，輸出電壓為5V)；LM317(可調正電壓型)，LM337(可調負電壓型)；1117(低壓差型，有多種類型，用尾數表明電壓值。如1117-3.3為3.3V，1117-ADJ為可調型)。
1、DC-DC包含boost(升壓)、buck(降壓)、Boost/buck(升/降壓)和反相結構，具有高效率、高輸出電流、低靜態電流等特點，隨著集成度的提高，許多新型DC-DC轉換器的外圍電路僅需電感和濾波電容；但該類電源控制器的輸出紋波和開關噪聲較大、本錢相對較高。
2、LDO：低壓差線性穩壓器的杰出長處是具有最低的本錢，最低的噪聲和最低的靜態電流。它的外圍器材也很少，通常只有一兩個旁路電容。新型LDO可到達以下指標：30μV輸出噪聲、60dBPSRR、6μA靜態電流及100mV的壓差。LDO線性穩壓器可以完成這些特性的主要原因在于內部調整管采用了P溝道場效應管，而不是通常線性穩壓器中的PNP晶體管。
P溝道的場效應管不需要基極電流驅動，所以大大降低了器材本身的電源電流；另一方面，在采用PNP管的結構中，為了避免PNP晶體管進入飽和狀態降低輸出能力，有必要保證較大的輸入輸出壓差；而P溝道場效應管的壓差大致等于輸出電流與其導通電阻的乘積，極小的導通電阻使其壓差非常低。當體系中輸入電壓和輸出電壓挨近時，LDO是最好的挑選，可到達很高的效率。所以在將鋰離子電池電壓轉換為3V電壓的應用中大多選用LDO，盡管電池最后放電能量的百分之十沒有使用，但是LDO仍然可以在低噪聲結構中供給較長的電池壽數。
線性穩壓電源和開關電源的區別
開關穩壓電源是通過把直流變成高頻脈沖，然后再進行電磁改換完成電壓改換和穩壓。線性穩壓電源是直接串聯一個可控的調整元件對輸入直流電壓進行分壓，完成電壓改換和穩壓，本質上相當于串聯一個可變電阻。
開關穩壓電源效率高，并且可升壓也可降壓。線性穩壓電源只能降壓，并且效率低。開關穩壓電源會(huì )產生高頻攪擾，線性穩壓電源則無攪擾。各有優缺點。
