開關電源的拓撲結構
為適應不同的輸出功率，開關電源有各種的拓撲結構：Boost結構、Buck結構、反激（Flyback）結構等。本文都是根據接連電流模式（CCM）來討論的。

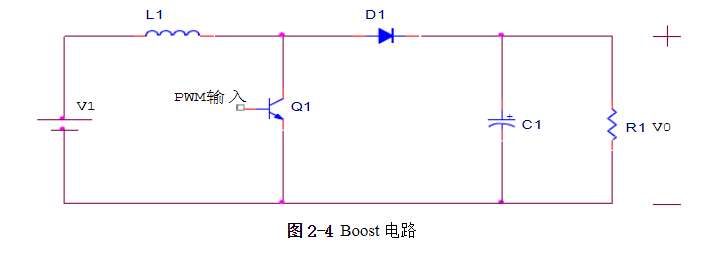

開關電源的Boost（StepUp）升壓電路先來看看Boost[10]電路原理圖，如圖2-4所示：
現在來講講開關電源的電路工作原理：Boost電路即升壓電路，當Q1導通時，能量從輸入電源流入儲存于電感L1中，此刻二極管D1反偏，負載由濾波電容C1供給能量，將C1中儲存的電能（C1V02/2）釋放給負載R1。當Q1截止時，電感L1中電流不能突變，此刻二極管D1導通，電感中儲存的能量（L1I2/2）經二極管D1，流入電容C1，并供給負載R1。依據電感的伏秒平衡，在一個周期內電感的伏秒乘積和為零。如果Q1導通時間Ton越大，那么Q1截止時提供給負載的電壓就會(huì )越大。下面通過具體的計算來加深了解：根據伏秒平衡有式（2-2）、（2-3）
Buck（StepDown）降壓電路

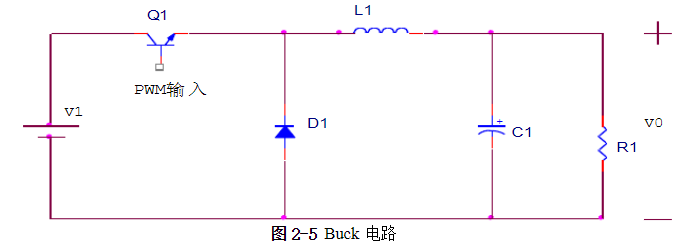

同樣先來看看電路圖，如圖2-5所示：
Buck電路即降壓電路。當Q1導通時，C1開端充電，輸出電壓V0加到負載R1兩頭，在C1充電過程中，電感L1內的電流逐步增加，貯存的磁場能量也逐步增加。此刻續流二極管D1因截止。當Q1截止時，L1中貯存的磁場能量便通過續流二極管D1傳遞給負載。當負載電壓低于電容C1兩頭的電壓時，C1便向負載放電。咱們也用伏秒平衡來列出式子：
由（2-5）式可知，通過改動開關管的占空比能夠控制輸出平均電壓的大小。由于占空比總是小于1，所以V0總是小于V1，所以說Buck電路是降壓電路。

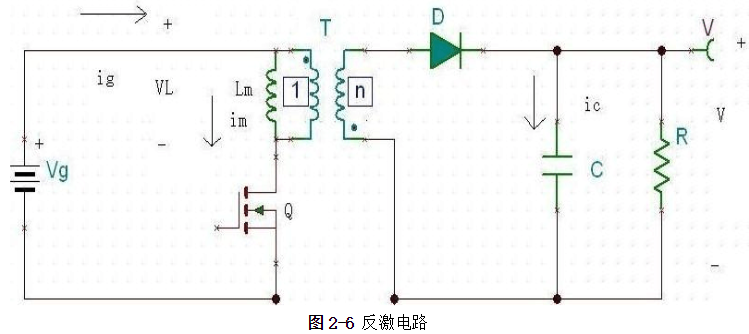

開關電源的反激（升降壓）電路我們先給出反激[11]電路的原理圖，如圖2-6所示：
現在來分析它的工作原理：當Q導通時，二極管截止，根據電路知識可知此時VL=Vg，ic=-V/R；當Q截止時，二極管D導通，VL=-V/n，ic=i/n-V/R。由伏秒平衡和電容充放電平衡可得：
由式（2-6）、（2-7）可得：
