在一些大功率的開關電源設計電路內總能看到電源輸入端有一個繼電器，它有什么用呢？其實繼電器接在輸入端，是用來短接軟啟動熱敏電阻降低靜態功耗的。
對于有些電力設備來說，降低功耗特別關鍵，在NTC熱敏電阻上的功耗不能忽略不計。這時候可以在NTC熱敏電阻上并聯一個繼電器。

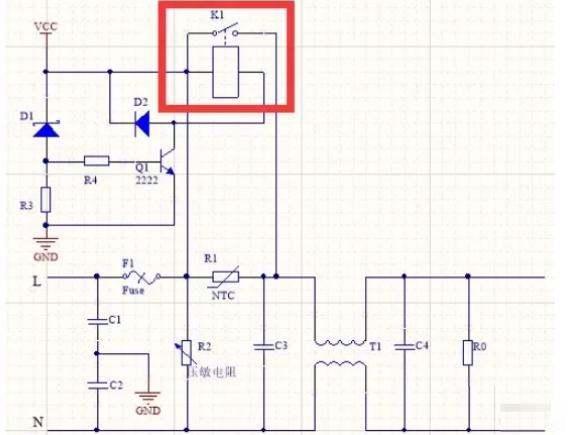

VCC是輔助源電路，比如5V或12V。
開關電源中初期階段繼電器是斷開的。當VCC逐漸達到自身電壓的時候，穩壓二極管D1導通，三極管Q1打開，繼電器K1閉合，相當于把限流NTC熱敏電阻R1短路。
在開關電源開啟的瞬間，會(huì )給整流橋后的大電解電容充電，此時會(huì )有很大的瞬間啟動電流；一般情況下，用NTC熱敏電阻在電路中抑制浪涌電流，而在電路正常工作時由于繼電器閉合把熱敏電阻短路，這樣既起到了抑制浪涌電流的作用，也降低了功耗，而且還能延長熱敏電阻的使用壽命。
綜上述就是開關電源需要在輸入端安裝繼電器的原因了
