開關電源的八種布局講解
其實對于一個開關電源工程師而言PCB的繪制其實是對一款產品的影響至關重要的部分，如果你不能很好的去布局，整個電源很有可能不能正常工作，最小問題也是穩波或者EMC過不去。

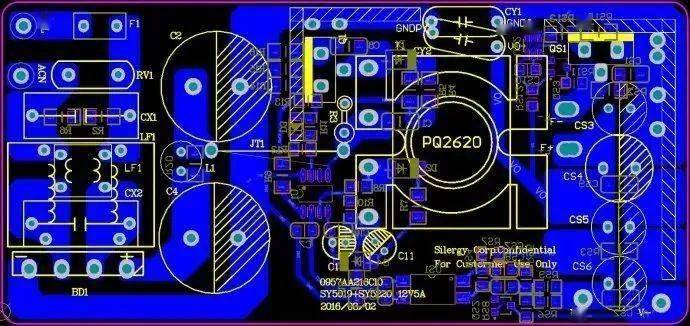

這是一組成品開關電源，模組，今天以這個電源模組的設計重點跟大家聊聊。
經驗一：安規走線間距
這個是寫在協議里面的，如果你不按照這個做，耐壓測試一定是過不了的，因為高電壓，會(huì )直接空氣擊穿。 注意保險絲之前的距離是比較遠的，要求3mm以上，這就是為啥保險絲都會(huì )放在電路最前端的原因。
第二個要注意的是就算安規沒有寫，如果兩根走線太近，正常工作也依然會(huì )擊穿的，兩根1mm間距的PCB外層耐壓是200V， 所以一般220v交流或者310V直流的走線距離至少2mm以上，一般都是在2.5mm以上的。
這些器件都是有安規要求的，說白了，就是兩個器件有最小尺寸需求的，太小的器件其實是不可能過安規的， 這就是所謂的開關電源PCB工程師實質上是帶著鐐銬在跳舞的原因。
開關電源變壓器的骨架，同樣是為了符合安規所以要有嚴格的把關。尤其是初級，到次級的距離，小功率變壓器是必須飛線的。
飛線的長度也要被管控，如果飛線太短，耐壓可能會(huì )受到影響，而如果飛線太長，會(huì )有可能對外輻射電磁信號，EMC過不了，所以需要在規格書里面詳細寫清楚， PCB繪制的時候，飛線的焊盤一定要注意，不能太妖孽。
經驗二：電流走向
這個其實很少有真的被提及，其實原因也很簡單。很多人不注意啊。

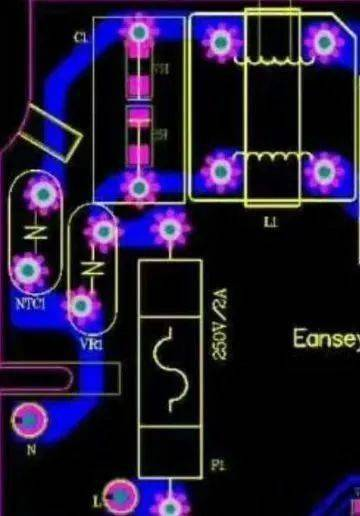

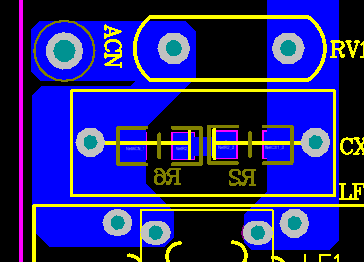

注意這里保險絲之后，接壓敏電阻VR1再接x2電容的走線，完全是繞了一個彎這是為什么？
理由很簡單，不讓電流在PCB上面有回頭路可以走。電流只走阻抗最小的部分，如果直接覆銅，必經的元器件就有可能會(huì )被跳過，所以這樣做不可以。

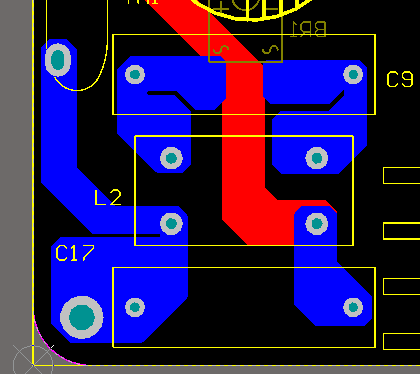

同樣的，這里的電解電容，一樣是為了避免電流繞過必經的電容，直接流到負載上。
雖然畫法不同，但是實際起到的作用是一樣的。
這就是一個錯誤的案例，紅色L火線先接了共模電感，再接的x2電容，共模電感到x2電容的這段線就會(huì )產生一個奇妙的現象，電流來回走，變成了一根天線，x2電流充電的時候，導線內部電流是正向，電容放電的時候，導線內部的電流是反向的，這不是天線是什么？
經驗三：最小高壓主電流回路

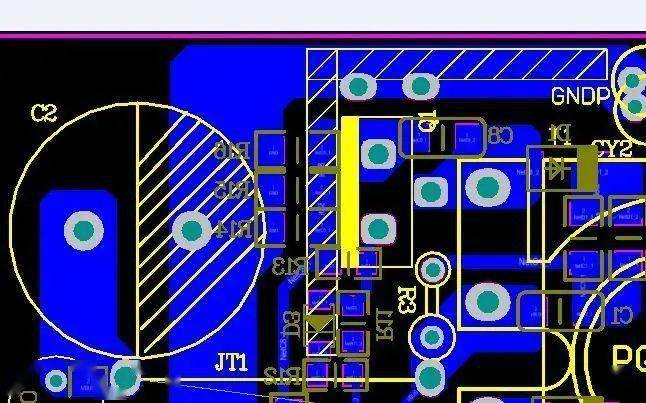

這就是實際布線時候的布局，大家可以參考一下，JT1是飛線，直接把310V正電壓引入了變壓器。
經驗四：獨立電壓采樣走線
開關電源的采樣電壓一定要和開關電源的大電流走線分開。要從開關電源輸出電源的最末端去獨立拉線采樣，這樣可以避免負載電流對采樣線上形成的干擾。

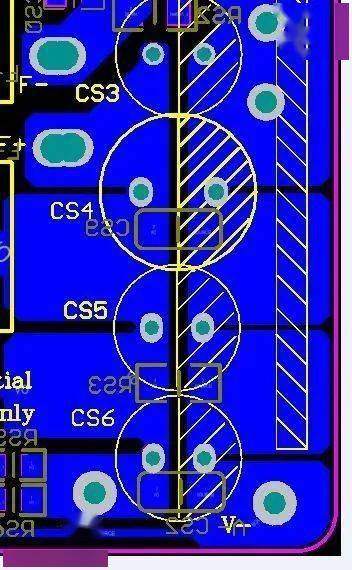

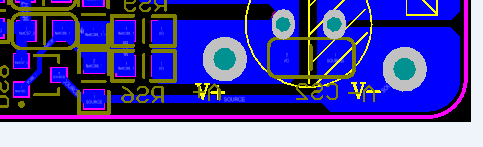

采樣電路在最末端。直接從負載輸出端取電壓，采樣走線上不走大電流，避免了各種采樣誤差。
經驗五：PCB載流能力
眾所周知PCB的過電流能力是有限的，但是PCB上的電流究竟能過多少呢？

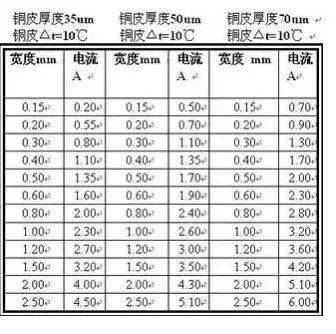

上面這個表格可以給你一個詳細的參考?？催^(guò)表格，你應該知道了對于小功率開關電源而言，高壓側的走線完全沒有必要搞的很粗， 除非是為了為器件提供散熱，否則1mm一般是足夠的，最多2mm多數情況都能夠勝任了。
但是對于低壓側，大電流怎么辦？

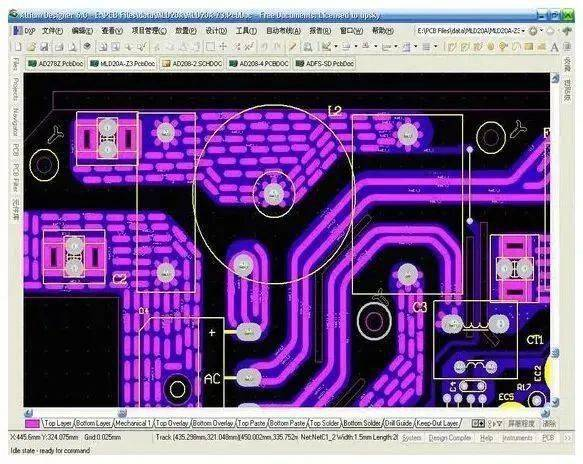

一方面是增加線寬，一方面是通過去掉部分阻焊層，并在鋼網層制造窗口，讓導線上錫水。導線的載流能力就會(huì )得到相應的增加。 （注意一定要在Paste鋼網層開孔，否則不會(huì )真的上焊錫的，切記切記）
經驗六：PCB過孔散熱的技巧
許多時候我們需要通過PCB線路板來散熱，這個時候我們會(huì )打一些過孔，然后把熱量傳遞到PCB的反面去。

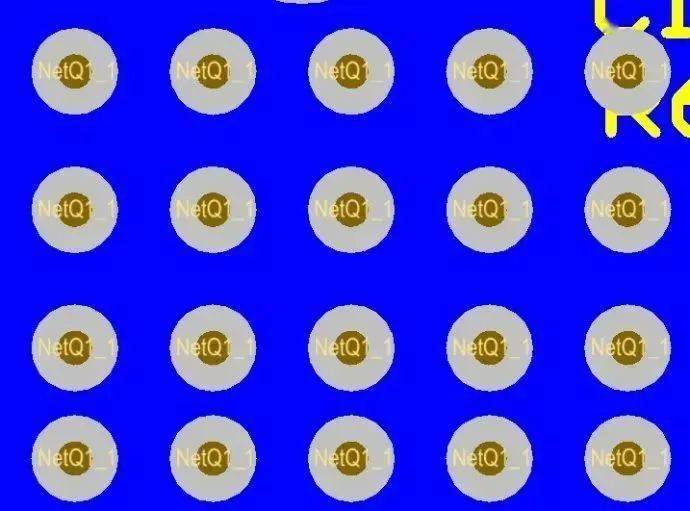

這時候有一個小技巧，那就是孔塞可以增加熱傳導的效率，但是孔塞有一個常見最大孔塞直徑，一般是過孔直徑不大于0.45mm、我保險一點一般都是取0.4mm直徑
經驗七：放電管的繪制
一般在開關電源的高壓側與低壓側之間會(huì )有一個放電管，用來釋放靜電。
許多工程師都會(huì )最后在PCB Layout的時候手工繪制。

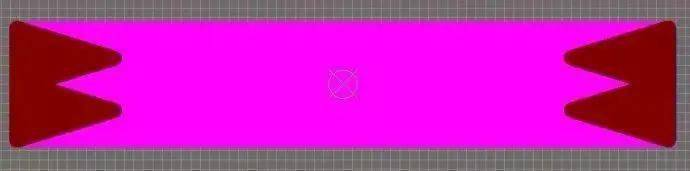

而我的建議是直接做成一個封裝，然后和PCB關聯調用，這樣不會(huì )破壞PCB的聯動性。
只是說你需要繪制兩個異形封裝罷了。還算比較容易。
注意這里只需要去掉阻焊層，千萬不要在中間繪制鋼網層，因為這里是不需要上錫的，只有焊盤需要上錫
經驗八：元器件封裝
一般而言，元器件一律按照IPC-SM-782A封裝標準制作，對于個別需要承受高壓的采樣電阻單獨對待，因為電阻焊盤之間的間距和耐壓有關， 所以焊盤需要適當拉開一些，但是同時又不能拉的太開，避免不必要的焊接不良率。
這是控制器用來直接連接高壓的采樣分壓電阻，如果間距不符合要求，很有可能就會(huì )耐壓不夠擊穿。 貼片電阻器也是有耐壓的，不過耐壓不夠就要加大封裝。
這些差不多就是在開關電源設計時候的，全部PCB繪制經驗了。
說實話，開關電源的繪制一路被人忽悠過來，這里面半桶水的人太多了，很多都是玄學，而這些都是相對來說算是靠譜一些的，試驗后驗證過的經驗，這也是那些開關電源制作大牛們的血淚教訓，很多時候他們當然不希望別人知道，這也沒有辦法，今天分享出來就是希望能有更少的人去走這些彎路，能給大家一些幫助。
