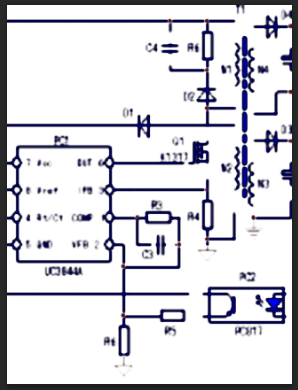

任何復雜的開關電源，剔除枝蔓后，也會(huì )剩下上圖這樣的主干。其實在檢修中，要具備對復雜電路的“化簡”的能力，要在看似雜亂無章的電路伸展中，拈出這幾條主要的脈絡(luò )。要向解牛的庖丁學習，訓練自己的眼前不存在什么整體的開關電源電路，只有各部分脈絡(luò )和脈絡(luò )的走向——振蕩回路、穩壓回路、保護回路和負載回路等。
看一下電路中有幾路脈絡(luò )。
1、振蕩回路：開關變壓器的主繞組N1、Q1的漏--源極、R4為電源工作電流的通路;R1提供了啟動電流;自供電繞組N2、D1、C1形成振蕩芯片的供電電壓。這三個環節的正常運行，是電源能夠振蕩起來的先決條件。
當然，PC1的4腳外接定時元件R2、C2和PC1芯片本身，也構成了振蕩回路的一部分。
2、穩壓回路：N3、D3、C4等的+5V電源，R7—R10、PC3、R5、R6等元件構成了穩壓控制回路。
當然，PC1芯片和1、2腳外圍元件R3、C3，也是穩壓回路的一部分。
3、保護回路：PC1芯片本身和3腳外圍元件R4構成過流保護回路;N1繞組上并聯的D2、R6、C4元件構成了IGBT的保護電路;實質上穩壓回路的電壓反饋信號——穩壓信號，也可看作是一路電壓保護信號。但保護電路的內容并不僅是局限于保護電路本身，保護電路的起控往往是由于負載電路的異常所引起。
4、負載回路：N3、N4次級繞組及后續電路，均為負載回路。負載回路的異常，會(huì )牽涉到保護回路和穩壓回路，使兩個回路做出相應的保護和調整動作。
振蕩芯片本身參與和構成了前三個回路，芯片損壞，三個回路都會(huì )一齊罷工。對三個或四個回路的檢修，是在芯片本身正常的前提下進行的。另外，要像下象棋一樣，用全局觀念和系統思路來進行故障判斷，透過現象看本質。如停振故障，也許并非由振蕩回路元件損壞所引起，有可能是穩壓回路故障或負載回路異常，導致了芯片內部保護電路起控，而停止了PWM脈沖的輸出。并不能將和各個回路完全孤立起來進行檢修，某一故障元件的出現很可能表現出“牽一發而全身動”的效果。
