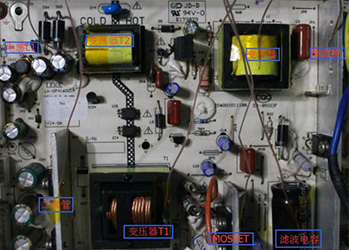

在開關電源規劃過程中，溫度過高會(huì )影響產品安穩性，溫升實驗是保證電源可以安全安穩作業的重要因素之一。測驗辦法通常用熱成像儀拍攝或熱電偶法，其間成像儀拍攝法受被測物體與外表之間的距離及輻射通道上水汽、煙霧、塵埃等介質影響，測量精度較低，下面首要介紹熱電偶法。開關電源的熱電偶作業原理是根據seeback效應，倆種不同成分的導體兩端連接成回路，倆端溫度不同則在回路內發生熱電流的物理現象。該測驗辦法測溫元件直接與被測介質觸摸，直接測得被測物體的溫度，有簡略、可靠、測量精度高的長處。熱電偶法需要合作臺式溫度數據采集設備，合作上位機軟件可實時記載溫度曲線。要預備熱電偶線、熱電偶膠和高溫膠紙，高溫膠紙用于固定熱電偶，再使用熱電偶膠將熱電偶固定到要測驗的部位。

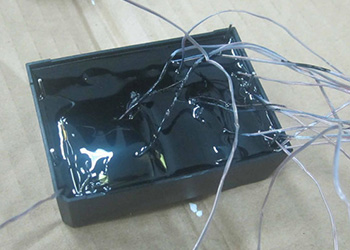

然后要對熱電偶進行編號，以便在儀器上分辨出各自通道對應的溫度，依標準設定好測試條件，然后在上位機軟件可查看溫度數據曲線。電源模塊多數是灌封類產品，要想測試內部元器件的溫升，需要在裸板套裝外殼灌封前，將熱電偶布到內部要害元器件外表，再進行灌膠。
測驗時熱電偶走線盡量防止被測元器件的散熱，應模仿產品在實際工作的姿態。開關電源模塊因其原理睬產生損耗，終究以熱能的方式展示出來。溫升會(huì )下降元器件功能并加劇損耗，所以對內部元器件進行溫升測驗，了解關鍵元件的溫度變化進程，可以協助工程師改善產品。
