現如今，電子設備在許多范疇都遍及運用，任何電子設備和開關電源都有親近的聯系，這些電子設備在實踐運轉中會(huì )呈現頻譜較寬、密度較高的電磁信號，許多復雜的環境都要求電子設備應當具備較強的電磁兼容性，所以有關電磁兼容性規劃是至關重要的。
一、電磁兼容性的體系構成
電磁兼容性，一般是由兩個部分組成，一是電磁敏感性，二是電磁攪擾。電子設備不只要讓設備自身對外形成的噪聲下降，并且可以阻撓來源于外部的噪聲。電子設備只有滿意這些條件，才可以在同一時間運用，相互之間沒有任何攪擾。首先，電磁敏感性。首要是指在呈現電磁打擾的情況下，體系以及裝置等等無法防止功能嬌弱的才能，即抗攪擾才能。其次，電磁攪擾。首要是指電子設備發生的外出噪聲。因而，綜合以上來剖析，電磁攪擾與電磁敏感性不只是對立的，并且是互相有聯系的矛盾統一體。
二、開關電源電磁攪擾的特征
在開關電源功率改換器中功率半導體器材的開關次數適當多，在高頻下啊功率開關器材的通電、斷電中往往會(huì )發生巨大的電磁攪擾。相對于數字電路而言，其開關器材功率適當大，可是頻率不能過高，所以開關電源電磁攪擾一般都會(huì )呈現出許多特征，首要體現在以下幾點：榜首，開關電源電磁攪擾攪擾源的方位生死適當清楚的，詳細集中在二級管以及功率開關器材上。第二，由于其是作業在開關情況的動力轉化裝置，其在電流以及電壓方面都有適當高的改變率，形成很大的攪擾強度。第三，一般來說，印刷線路板都采納手藝安置，具有較強的隨意性，這樣就難以提取印刷線路板。
三、概述電磁兼容
國際電工委員會(huì )提出電磁兼容的界說是：電子設備的首要功用是電磁兼容，在電磁環境下電子設備可以體現出其功用，一般不會(huì )形成無法忍受的攪擾。我國相關部分出臺的電磁兼容標準中提出電磁兼容的界說是：在其電磁環境下體系或者設備在實踐作業中不會(huì )呈現問題，并且不會(huì )對此環境中的其他事物發生無法忍受的電磁打擾才能。這就表明電磁兼容有以下幾個層面的意思：榜首，電子設備應該具備的阻撓電磁攪擾才能；第二，此電子設備引起的電磁攪擾要嚴格操控，不能超過標準的極限，不可以形成相同電磁環境中其他各項電子設備無法安穩運轉；第三，不管什么類型的電子設備，都可以對其電磁兼容性進行準確丈量。
電磁兼容性研究的范疇一般包含多個部分，首要包含電磁兼容性的測試、電磁攪擾的呈現和傳輸以及電磁兼容的規劃標準等等。[1]其研究對象也有一定的差異，一般有兩種攪擾，分別是天然攪擾源以及人為攪擾源。前者，天然攪擾源首要包含電阻熱噪聲、太陽以及雷電等等。后者，人為攪擾源首要包含手機、電網以及焚燒體系等等。在這個范疇我國起步時間是適當吃的，可是也合理擬定電磁兼容性的標準，尤其是在電動工具以及無線電等多方面都擬定相應的丈量標準和丈量方式。
四、影響開關電源電磁兼容功能的首要要素

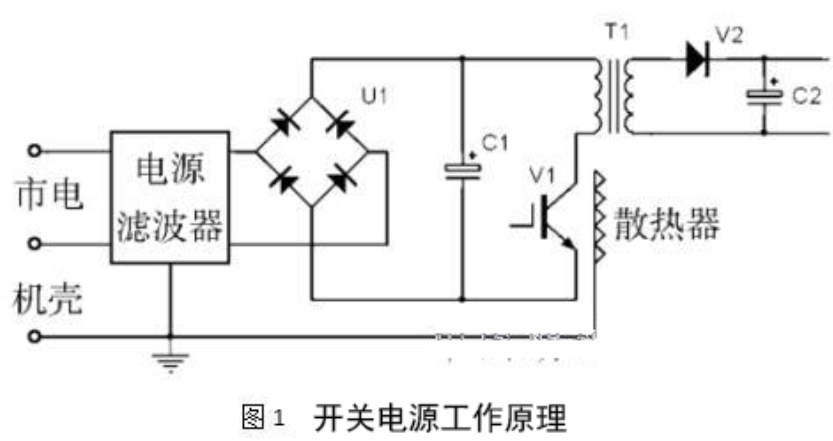

一般，對開關電源電磁兼容功能發生影響的要素詳細表現在以下幾點：榜首，外部噪聲影響開關電源，比如：使用電網傳輸進入開關電源的差模噪聲、共模噪聲攪擾開關電源操控電路等等；第二，開關電源輸進變流回路的非線性形成的電流波形畸變，形成的電流諧波分量污染電網；第三，開關電源的高頻逆變回路呈現的電磁噪聲。開關電源類型多元化，依據電路結構，可以將其劃分紅直流改換時以及串聯式；依據鼓勵辦法，可以將其劃分紅他人鼓勵式和自我鼓勵式；依據開關管的組合，可以將其劃分紅推挽以及單管等等?？墒侨魏晤?lèi)型的開關電源，都是借助開關器材關和開的時間比對傳輸電壓大小進行操控，遍及采用的操控辦法包含兩種，一是脈沖寬度調制，二是脈沖頻率調制。[2]由于開關開關電源開關頻率超過幾十乃至幾百千赫，電路的電壓改變率以及電流都說是適當大的，所以高頻整流器材以及開關器材的電流尖峰形成的諧波、高頻電壓器的電磁輻射形成的攪擾等噪聲都是適當強的電磁攪擾源。這些電磁攪擾信號跟著開關頻率的提升、輸出功率的加大而明顯加強，會(huì )使用電源線和差模與共模的方向向外面傳導，也輻射到附近空間，威脅其他電子設備的安全安穩運轉。開關電源作業原理簡圖如圖1所示，表明開關電源中電磁噪聲的呈現和耦合途徑。
